Peralatan pengujian laboratorium 100V 50A dengan modul baterai & sistem pemeriksaan PACK
| MOQ: | 1 Unit |
| harga: | Negoitable |
| standard packaging: | Kasus kayu lapis |
| Delivery period: | 15 hari kerja |
| payment method: | serikat barat, uang gram, t/t |
| Supply Capacity: | 1 buah/bulan |
Peralatan pengujian laboratorium 100V 50A
,Peralatan pengujian laboratorium inspeksi PACK
Modul Baterai 100V 50A & Sistem Pemeriksaan PACK Peralatan pengujian laboratorium
Modul Baterai 100V, 50A & Sistem Pemeriksaan PACK
Deskripsi produk peralatan pengujian laboratorium:
1. uji simulasi baterai daya, uji perkalian.
2. pengujian siklus hidup.
3, pengujian daya, kapasitas dan energi.
4, Pengelompokan virtual paket baterai daya: pemasangan kurva pengisian dan pembuangan, pengujian dan penilaian konsistensi baterai.
5, Pengujian kapasitas pengisian dan pembuangan pengganda tinggi.
6, Pengujian modul seri baterai daya dan baterai penyimpanan energi: tegangan sel tunggal, pemantauan suhu sel tunggal (peralatan tegangan tinggi).
Fitur fungsional (beberapa fungsi memerlukan kustomisasi):
1, Platform pengujian muatan/pengeluaran kinerja tinggi yang dikembangkan khusus untuk modul baterai kepadatan daya tinggi (paket).
2, Menggunakan desain modular isolasi frekuensi tinggi AC/DC dan DC/DC dua tahap, dikombinasikan dengan drift suhu rendah, chip konversi analog-digital multi-channel 24-bit ADC berkinerja tinggi,Keakuratan keadaan stabil lebih tinggi dari peralatan tradisional.
3, kepadatan daya tinggi dari sistem, dengan integrasi multi-saluran dan fungsi pemulihan energi.
4, HMI operasi, satu kunci cerdas kalibrasi otomatis.
5, Adaptifitas BMS ganda, mendukung muatan / debit port yang sama / berbeda, mendukung relay / skema BMS MOS; mendukung ekstensi komunikasi CAN dan RS485 independen; mendukung fungsi konfigurasi DBC.
6, Kontrol jarak jauh dari komputer atas melalui Ethernet, koneksi paralel saluran, dukungan untuk pulsa dan simulasi kondisi kerja.
7, Desain antarmuka manusia-mesin, fungsi sistem sederhana dan mudah dioperasikan; mendukung sejumlah pengaturan khusus; dilengkapi dengan layanan pengingat otomatis kalibrasi reguler.
Deskripsi sistem peralatan pengujian laboratorium

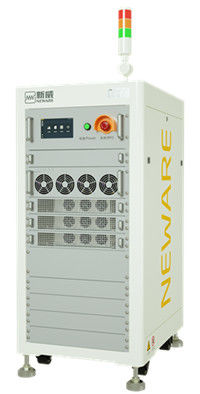

Sistem pengujian CE-6000 Module&PACK adalah peralatan pengisian/pengurangan presisi tinggi yang dikembangkan untuk pengujian baterai baterai bertenaga tinggi, dengan kecepatan respons dinamis yang tinggi, akurasi yang stabil tinggi,konfigurasi fleksibel dari beberapa saluran, dll Ini mendukung pengujian denyut nadi, pengujian siklus hidup dan pengujian simulasi kondisi kerja.yang dapat menghemat sejumlah besar energi listrik yang dikonsumsi selama proses pengisian dan pengurangan; ia mengadopsi topologi konversi DC frekuensi tinggi dua arah, dikombinasikan dengan chip konverter AD multi-saluran 24 bit berkinerja tinggi,dengan resolusi pengambilan sampel yang lebih tinggi daripada peralatan jangkauan tunggal tradisional.
Modul AC-DC tiga fase
- Desain bebas nol tiga fase: desain bebas nol tiga fase maju diadopsi,dan tegangan bus stabil melalui sirkuit PFC jembatan tiga fase yang matang dan dapat diandalkan untuk memenuhi permintaan respons cepat;
- Daya tinggi dan harmonik rendah: faktor daya bidirectional> 0.99, harmonik arus rendah < 5%, beradaptasi dengan berbagai jaringan listrik yang keras, dan inverter terhubung dengan handal ke jaringan;
- Desain saklar lunak: dikombinasikan dengan desain saklar lunak yang matang dan sangat baik, mewujudkan isolasi frekuensi tinggi dua arah, aliran energi dua arah, efisiensi tinggi dan konservasi energi,dan kepadatan energi yang tinggi;
- Kompatibilitas yang kuat: Kompatibilitas elektromagnetik yang sangat baik, modul yang lebih andal dan efisien.
Modul DC-DC dua arah
- Mengadopsi sirkuit BUCK-BOOST: mengadopsi sirkuit BUCK-BOOST yang efisien dan dapat diandalkan untuk mewujudkan respons cepat pengisian dan pengurangan;
- Desain filter LCL berkinerja tinggi: dikombinasikan dengan sirkuit filter LCL berkinerja tinggi, riak rendah, presisi tinggi, kontrol independen dari setiap saluran, koneksi paralel saluran / modul pendukung;
- Memenuhi persyaratan uji yang berbeda: topologi mendukung transformasi fleksibel,dan dapat diperluas untuk kompatibel dengan port pengisian dan pengurangan yang berbeda dan pengurangan tekanan negatif nol untuk memenuhi berbagai persyaratan pengujian baterai.
Daftar aksesori peralatan
| Daftar aksesori peralatan | ||
| S/N | Nama | Perhatikan |
| 1 | Saluran arus utama | Panjang 3m |
| 2 | Daftar pengambilan sampel tegangan saluran utama | Panjang 3m |
| 3 | Jalur arus yang terhubung ke terminal baterai | Garis Kebisingan |
| 4 | Jalur pengambilan sampel suhu saluran bantu | 3m |
| 5 | Kabel listrik AC | panjang kabel3m |
| 6 | Jalur komunikasi jaringan | Konfigurasi lapangan |
Manajemen dan Analisis Data
| Fungsi pencatatan segmen data | |
| Setiap langkah kerja memiliki kondisi rekaman independen, yang dapat diatur dalam tiga bagian sesuai dengan tegangan | |
| Basis data | |
| Manajemen terpusat dari data tes menggunakan database MySQL | |
| Mode output data | |
| Excel, TXT, Grafik | |
| Gaya garis kurva | |
| Gambar yang dapat disesuaikan | |
| Mode komunikasi komputer bagian atas | |
| Berdasarkan protokol TCP/IP | |
| Ekspansi Internet | |
| berbasis LAN, segmen jaringan independen, IP pool diatur sesuai dengan jumlah perangkat | |
| Kalibrasi | Termasuk perangkat lunak kalibrasi arus dan tegangan |
Persyaratan Konfigurasi Sistem Komputer Atas
| Pisahkan | |
|
Prosesor I5 atau lebih, frekuensi lebih dari 2,4G, memori lebih dari 8G Windows 10 Profesional Sistem hard disk di atas 500G Satu catu daya UPS (disarankan) Pergantian |
|
| Sistem Perangkat Lunak NEWARE | |
|
BTS 8.0.X Perangkat lunak kontrol uji klien Software analisis data BTSDA8.X |
|
| Port antarmuka | |
| Pelabuhan Internet | |
Pemeliharaan peralatanPeralatan pengujian laboratorium
Sebelum Anda menggunakan produk Newway, perhatikan hal-hal berikut:
- Silakan pilih model kabel listrik sesuai dengan daya peralatan,dan memeriksa tegangan nominal sebelum menghubungkan peralatan ke soket listrik untuk memastikan bahwa tegangan dan frekuensi yang diperlukan sesuai dengan pasokan listrik yang sebenarnya;
- Jangan mencampur baterai baru dan baterai lama atau baterai dari model yang berbeda untuk pengujian;
- Ketika bekerja dengan beberapa peralatan, jangan menutup peralatan terlalu dekat, yang dapat menyebabkan udara kembali atau udara pemanasan sebelumnya dan tidak nyaman untuk pemeliharaan peralatan;
- Jangan membongkar atau memasang papan sirkuit tanpa izin untuk menghindari kesalahan komunikasi atau kerusakan peralatan;
- Sebelum menggunakan peralatan, silakan hidupkan peralatan untuk memeriksa apakah itu normal dan apakah probe dari baterai penjepit telah rusak.tidak dapat digunakan dan label harus ditempelkan untuk membuat komentar untuk pemeliharaan yang tepat waktu;
- Saat memasang baterai pada perlengkapan, harap perhatikan koneksi yang benar antara elektroda positif dan negatif baterai dan perlengkapan;
- Saat memasang baterai, perlu untuk menyesuaikan jarak antara baffle atas dan bawah penjepit, dan penjepit bawah harus ditekan setidaknya setengah untuk memastikan kontak yang baik.Jika jarak antara penjepit terlalu kecilBaterai mudah tergores; terlalu longgar akan mempengaruhi akurasi data uji;
- Silakan atur langkah-langkah kerja dengan benar selama pengujian, jika tidak baterai akan rusak dan bahkan menyebabkan kecelakaan keselamatan;
- Jika suhu dalam peralatan melebihi 50 °C, periksa apakah kipas berfungsi dengan normal.
- Jika terjadi data tegangan dan arus yang tidak normal pada saluran saat digunakan, berhentilah menggunakan saluran segera, pasang label, dan hubungi departemen purna jual Xinwei untuk perawatan.
- Peralatan yang Anda gunakan adalah produk dengan desain dan proses yang sangat baik dan harus digunakan dengan hati-hati.
- Untuk memastikan kinerja terbaik dari peralatan dan akurasi tes yang akurat, disarankan untuk melakukan kalibrasi setahun sekali;
- Saat meng-upgrade atau menginstal ulang versi baru perangkat lunak, tolong hapus versi sebelumnya terlebih dahulu;
- Silakan gunakan peralatan sesuai dengan instruksi dalam manual ini, dan jangan mencoba metode lain;
- Menjaga peralatan kering. air hujan, kelembaban dan berbagai cairan atau kelembaban dapat mengorosi sirkuit elektronik;
- Peralatan harus tetap bersih dan tidak boleh digunakan atau disimpan di tempat yang berdebu atau kotor. Hal ini akan merusak bagian dan komponen elektronik yang dapat dilepasnya;
- Jangan menyimpan peralatan di tempat yang terlalu panas. suhu tinggi akan memperpendek umur peralatan elektronik;
- Jangan menyimpan peralatan di tempat yang terlalu dingin, jika tidak, ketika suhu peralatan naik ke suhu normal, kelembaban akan terbentuk di dalam, yang akan merusak papan sirkuit;
- Jangan mengetuk atau bergetar peralatan. Perawatan kasar peralatan akan menghancurkan papan sirkuit internal dan struktur yang tepat;
- Jangan menggunakan bahan kimia yang kuat, agen pembersih atau deterjen yang kuat untuk membersihkan peralatan;
- Saat mengganti bagian, hanya bagian yang cocok atau disetujui yang dapat digunakan. Bagian, modifikasi atau aksesori yang tidak disetujui akan mempengaruhi kinerja peralatan, atau bahkan merusak peralatan;
- Selalu membuat cadangan data yang akan disimpan (seperti data uji, data pembagian kapasitas, dll.).
Penggunaan dan pemeliharaan peralatan yang benar akan membantu Anda untuk memainkan kinerja produk yang lebih baik.kerusakan peralatan disebabkan oleh operasi yang tidak benar atau metode pemeliharaan yang cerobohJika peralatan tidak dapat bekerja secara normal, kami sarankan Anda membaca manual pengguna produk ini dengan hati-hati atau hubungi layanan pelanggan Xinwei untuk konsultasi.
