Keakuratan 5% ASTM E1623 Calorimeter Skala Intermediate

ASTM E1623 Kalorimeter Skala Pertengahan

1.Pengantar Produk

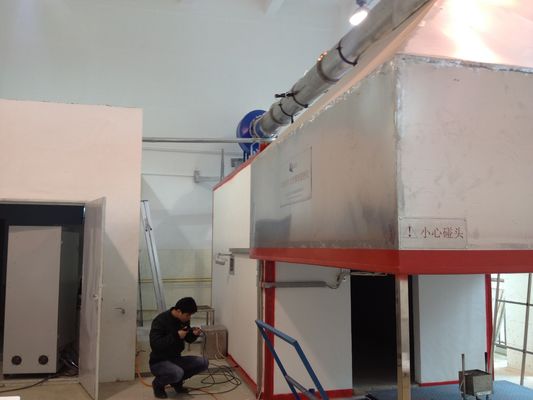

Calorimeter Skala Intermediate,digunakan untuk mengukur karakteristik pembakaran sampel yang terpapar secara vertikal pada sumber radiasi tertentu

2.Parameter teknis

• 2.1 Peralatan ini meliputi pelat radian, bracket pemasangan sampel, sistem pengumpulan gas buang dan sistem pengumpulan sampel gas, sistem analisis gas dan pengolahan data, dan sistem pasokan gas;
• 2.2 Bracket pemasangan panel radiant dilas dengan tabung persegi 50*50mm, dan permukaannya dilapisi dengan lapisan hitam, yang dapat secara efektif memperpanjang masa pakai.Tabung persegi dapat didinginkan dengan air pendingin untuk mencegah deformasi termal;
• 2.3 Plat radiasi terdiri dari lempeng keramik tahan suhu tinggi, dan permukaannya dapat membentuk sumber radiasi inframerah bebas api dan intensitasnya tidak kurang dari 50kw/m2;
• 2.4 Ukuran cakram keramik tunggal adalah 95*158mm, 4 buah membentuk modul, total 27 modul membentuk sumber radiasi dengan ukuran 1524*1330mm;
• 2.5 Dilengkapi dengan pilot burner, yang dihidupkan oleh perangkat pemicu percikan listrik;
• 2.6 Masing-masing tiga modul dilengkapi dengan perangkat meniup, perangkat pengendali gas alam dan pencampur Venturi;
• 2.7 Bracket pemasangan sampel dilas dengan baja karbon yang dapat menahan suhu tinggi dan mendukung sampel hingga ketebalan 152 mm secara stabil;
• 2.8 Bracket pemasangan sampel dipasang pada troli, dan sampel uji dapat dengan cepat diposisikan dan dikeluarkan oleh rel di tanah;
• 2.9 Dilengkapi dengan alat penimbang, akurasi hanya 1 g;
• 2.10 Dilengkapi dengan penutup pelindung yang didinginkan dengan air untuk melindungi sampel dari suhu permukaan kurang dari 100 °C sebelum terkena radiasi,dan dapat dipindahkan dari penutup pelindung yang didinginkan dengan air dalam waktu 2 detik melalui perangkat pneumatik;
• 2.11 Dilengkapi dengan pirometer untuk mengukur suhu permukaan pelat radian, dengan akurasi serendah 1°C;
• 2.12 Pemanas kawat pemanas listrik, dipasang di bagian bawah dan atas sampel, digunakan untuk menyalakan sampel uji;
• 2.13 Schmidt-Boelter air-dingin aliran panas meter, rentang pengukuran 0-50kw/m2, akurasi ± 3%;
• 2.14 Panel kalibrasi aliran panas, terbuat dari pelat penutup asam silikat 740 kg/m3, ukuran 1000*1000*12,7 mm, 5x5 total 25 lubang kalibrasi yang diatur di permukaan, digunakan untuk kalibrasi panas radian;
• 2.15 Kolektor gas asap kerucut dipasang langsung di atas meja penimbang dan sampel. Ukuran bagian bawah adalah 2440mm*2440mm dan ketinggian adalah 1000mm.Bagian atas kolektor gas buang kerucut berukuran persegi 900mm*900mm*900mm. *Plat baja 900mm dipasang di kotak atas untuk membentuk homomixer gas asap;
• 2.16 Panjang terpendek dari pipa knalpot baja tahan karat tidak kurang dari 5000 mm, diameternya 400 mm, dan kedua ujungnya dilengkapi dengan perangkat pencampuran gas buang;
• 2.17 Sistem knalpot asap memiliki kapasitas yang cukup untuk mengumpulkan semua gas buang yang dihasilkan dalam uji pembakaran, volume knalpot kipas terus diatur,dan kapasitas knalpot asap tidak kurang dari 8000m3/h;
• 2.18 Kipas knalpot adalah kipas sentrifugal, tangki bagian dalam terbuat dari baja tahan karat, suhu tidak kurang dari 300 derajat, dan kipas konversi frekuensi digunakan untuk mengatur kecepatan;
• 2.19 Pembakaran pembakar kotak pasir mengadopsi metode pembakaran permukaan, dan tidak menggunakan pembakaran dengan percikan api dan metode pembakaran lainnya dengan tingkat keberhasilan pembakaran yang rendah.
• 2.20 Pengatur aliran massa yang diimpor, kisaran 0g/s-7g/s, akurasi pembacaan tidak kurang dari 1,5%, dan daya output maksimum 300KW;
• 2.21 Sebuah pipa dengan panjang 500 mm memiliki tiga termokopel terintegrasi, dan posisi pemasangan termokopel setidaknya 400 mm dari kolektor;
• 2.22 Saluran pipa dengan panjang 2155 mm di area pengukuran komprehensif dilengkapi dengan probe tekanan, tiga termokopel, dan perangkat probe pengambilan sampel gas;
• 2.23 Sistem pengambilan sampel gas buang, yang terdiri dari filter asap, perangkap dingin, kolom pengeringan, pompa dan regulator cairan limbah,harus dapat memastikan pengumpulan sampel gas buang yang efektif dan penghapusan cairan limbah;
• 2.24 Pompa diafragma impor, laju aliran: 33L/menit, vakum: 700 mmHg, tekanan: 2,5 bar;
• 2.25 Kepala filter dari filter jelaga American PARKER terbuat dari PTFE padat, dengan bahan filter PTFE 0,5um di dalamnya;
• 2.26 Kepala filter filter kelembaban terbuat dari PTFE padat, dan cairan bagian bawah dapat dikeringkan melalui perangkap;
• 2.27 Kondensor tipe kompresor, kapasitas pendingin 320KJ/jam, stabilitas titik embun 0,1 derajat, perubahan titik embun statis 0,1K, tingkat perlindungan IP20;
• 2.28 Rotameter impor dengan kisaran 0-1L/menit.
• 2.29 Tiga termokopel OMEGA, yang semuanya adalah termokopel tipe K terisolasi lapis baja dengan diameter 0,5 mm. Kontak harus terletak pada busur melingkar dengan jari-jari (87±5) mm dari sumbu,dengan sudut inklusi 120 °;
• 2.30 Dua set probe dua arah dihubungkan dengan sensor tekanan impor dengan rentang setidaknya (0-100) Pa dan akurasi ±2Pa.Waktu respons dari 90% output sensor tekanan adalah paling banyak 1 s;
• 2.31 Sonde pengambilan sampel gas dihubungkan dengan regulator gas dan analizer gas masuk O2 dan CO2. Keakuratan analizer oksigen adalah 0,02%, dan waktu respons tidak lebih dari 12 detik;
• 2.32 Analis oksigen yang diimpor harus jenis paramagnetik dan dapat mengukur setidaknya 16% -21% ((V/V) 02. Waktu respons dari analizer oksigen tidak boleh melebihi 12 detik. Dalam waktu 30 menit,drift dan kebisingan analizer Tidak lebih dari 100×10-6Output dari analizer untuk sistem pengumpulan data harus memiliki resolusi maksimum 100 × 10-6;
• 2.33 Analyzer karbon dioksida yang diimpor harus tipe IR dan dapat mengukur CO2 dengan konsentrasi setidaknya 0%-10%, dan linearitas analizer harus setidaknya 1% dari skala penuh.Waktu respons analizer tidak boleh melebihi 12 sOutput dari analizer untuk sistem pengumpulan data harus memiliki resolusi maksimum 100 × 10-6;
• 2.34 Sistem attenuasi optik adalah jenis lampu pijar yang dipasang pada pipa samping pipa knalpot asap dengan sendi fleksibel dan mencakup perangkat berikut:
• 2.35 Lampu ini adalah lampu pijar dan digunakan pada suhu warna (2900±100) K. Sumber daya adalah arus searah yang stabil dan rentang fluktuasi arus berada dalam ± 0.5% (termasuk suhu, stabilitas jangka pendek dan jangka panjang);
• 2.36 Sistem lensa, digunakan untuk memusatkan cahaya ke dalam sinar sejajar dengan diameter setidaknya 20 mm.Lubang yang memancarkan cahaya dari sel foto harus berada di titik fokus lensa di depannya, dan diameternya (d) harus tergantung pada panjang fokus (f) lensa sehingga d/f kurang dari 0.04;
• 2.37 Detektor dan probe fotodioda silikon yang diimpor, ruang deteksi fotoelektrik memiliki stabilitas linier 0,1%, rentang pengukuran 10 bit,responsifitas distribusi spektral fotodioda silikon konsisten dengan CIE (kurva pencahayaan), fungsi standar V ((γ) dapat mencapai setidaknya ± 5% akurasi;
• 2.38 Waktu respons 90% dari sistem attenuasi optik tidak boleh melebihi 3 s;
• 2.39 Sistem pengumpulan data (digunakan untuk mencatat data secara otomatis), untuk O2 dan CO2, akurasi setidaknya 100×10-6 (0,01%), untuk pengukuran suhu, akurasi 0,5°C,untuk semua instrumen lainnyaMengadopsi modul akuisisi Taiwan Advantech;
• 2.40 Sistem pengumpulan data mencatat dan menyimpan nilai-nilai relevan berikut setidaknya setiap 3 detik:
• Waktu, s;
• Tingkat aliran massa gas propana yang melewati pembakar, mg/s;
• Perbedaan tekanan dari probe bidirectional, Pa;
• konsentrasi O2, (V oksigen/V udara) %;
• konsentrasi CO2, (V karbon dioksida/V udara) %;
• Nilai suhu tiga titik dari area pengukuran komprehensif, K.
• 2.41 Perangkat lunak uji standar, termasuk kalibrasi sensor, kalibrasi sistem, dan antarmuka perangkat lunak untuk instruksi teknis.
