Frame Sepeda Dynamic Fatigue Tester Vertikal Dan Horizontal

Tempat asal Cina
Nama merek SKYLINE
Sertifikasi CE , Calibration Certificate
Nomor model SL-BT90
Kuantitas min Order 1 Unit
Harga negotiated
Kemasan rincian Kasus kayu lapis
Syarat-syarat pembayaran L/C, D/P, T/T, Western Union,
Menyediakan kemampuan 10 satuan/bulan
Rincian produk
Frekuensi maksimum mesin: kontrol otomatis komputer, dengan perpindahan, gaya, waktu dan metode kontrol lainnya Kapasitas sensor: Sensor tipe cakram 5000N * 1 buah
Memuat resolusi elemen: 1/10000 Silinder listrik: Kontrol servo silinder listrik
Stroke perpindahan: 150mm(±75mm) Jumlah Tes: 0-999999 diatur secara sewenang-wenang
Metode Kontrol: memaksa kontrol loop tertutup penuh Perangkat Lunak Kontrol: Perangkat lunak khusus yang dikembangkan sendiri
Metode tampilan: Kontrol dan monitor komputer Akuisisi Data: Kartu akuisisi berkecepatan tinggi
Frekuensi akuisisi paksa: >200KHz Bentuk gelombang paksa: Gelombang sinus
Berhenti otomatis: Berhenti otomatis saat gaya tidak mencapai pengaturan, berhenti otomatis saat benda uji rusak Format pencetakan laporan: Hasil tes hemat sendiri untuk membuat laporan
Perlengkapan tes: 1set Berat badan: 400kg
Sumber daya listrik: AC220V,15A Dimensi: Bangku tes: 2400*820*900mm
Menyoroti:

Penguji Kelelahan Dinamis Gelombang Sinus

,

Penguji Kelelahan Dinamis Horizontal

Deskripsi Produk

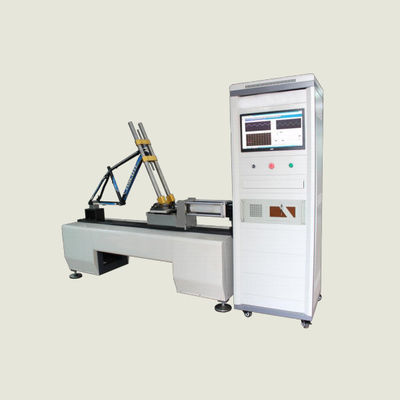

Sepeda Mesin Uji Kelelahan Vertikal Dan Horizontal Rangka Sepeda Horizontal Dinamis Fatigue Tester

Frame Sepeda Horizontal Fatigue Tester Dinamis



Penerapan Rangka Sepeda Horizontal Dynamic Fatigue Tester

Mesin rangka sepeda ini untuk melakukan uji lelah.Itu dapat menguji uji kelelahan mengayuh bingkai sepeda EN 15194 sepeda listrik, ISO4210-6.4.4 semua gaya kerangka dari spesifikasi pengujian ini.


Prinsip pengujian

Menurut standar: EN 15194 sepeda listrik, ISO4210, roadster EN14781, sepeda gunung EN14766, city car EN14764.dirancang oleh CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS standar pengujian sembilan negara.



Metode pengujian

1 Perbaiki bingkai pada mesin uji sesuai dengan metode standar, dan posisi garpu dapat disesuaikan secara manual agar sesuai dengan ukuran bingkai.

2 Pasang pengemudi mobil dan garpu pada poros rol, dan kencangkan kait belakang pada poros belakang, dan kunci blok pemasangan poros belakang.

3 Pasang rakitan perlengkapan pemuatan gaya vertikal bingkai ke mesin uji sesuai dengan metode standar, ketinggian balok pemuatan dapat disesuaikan secara manual agar sesuai dengan ketinggian bingkai.

4.Tetapkan nilai gaya uji dan jumlah waktu yang diperlukan untuk pengujian di komputer.

5. Sesuaikan deformasi maksimum bingkai yang diizinkan, mesin akan secara otomatis menghentikan pengujian setelah melebihi beberapa deformasi.

6.Mulai program pengujian untuk memulai pengujian, pengujian mencapai jumlah yang ditetapkan beberapa kali atau kerusakan benda uji, secara otomatis menghentikan pengujian dan menyimpan hasil pengujian.



Rangka siklus uji kelelahan horizontal dan nilai gaya

Jenis sepeda Sepeda kota Sepeda anak-anak Sepeda gunung Balap

Nilai kekuatan maju

F/N

450 450 1200 600
Nilai gaya mundur F/N 450 450 600 600
Siklus periode pengujian 100000 100000 50000 100000

Parameter teknik

Frekuensi maksimum mesin 5Hz
Kapasitas sensor Sensor tipe cakram 5000N * 1 buah
Memuat resolusi elemen 1/10000
Silinder listrik Kontrol servo silinder listrik
Stroke perpindahan 150mm(±75mm)
Jumlah tes 0-999999 diatur secara sewenang-wenang
Metode kontrol memaksa kontrol loop tertutup penuh
Frekuensi maksimum mesin kontrol otomatis komputer, dengan perpindahan, gaya, waktu dan metode kontrol lainnya
Perangkat lunak kontrol Perangkat lunak khusus yang dikembangkan sendiri
Metode tampilan Kontrol dan monitor komputer
Akuisisi data Kartu akuisisi berkecepatan tinggi
Frekuensi akuisisi paksa >200KHz
Bentuk gelombang paksa Gelombang sinus
Berhenti otomatis Berhenti otomatis saat gaya tidak mencapai pengaturan, berhenti otomatis saat benda uji rusak
Format pencetakan laporan Hasil tes hemat sendiri untuk membuat laporan

Perlengkapan tes

1 set

Berat

400KG

Sumber Daya listrik

AC220V,15A

Dimensi

Bangku tes: 2400*820*900mm

Kabinet kontrol: 600*600*1830mm (L*W*H)



Deskripsi fungsi on-line komputer.

1. Pengontrol konversi sinyal.

(1) Sensor beban

(2) Pengumpul konversi sinyal

Fungsi dasar menjalankan program uji tabung sadel untuk mendapatkan informasi berikut.

(1) Gaya waktu-nyata vs. kurva waktu

(2) Frekuensi real-time versus kurva waktu

(3) Nilai maksimum gaya tarik

(4) Nilai fraktur real-time

(5) Perbandingan grafik

(6) Standar deviasi
