Rangka Sepeda Pedal Lima Arah Kekuatan Penguji Kelelahan Dinamis Gelombang sinus
Rincian produk
| Metode Kontrol: | memaksa kontrol loop tertutup penuh | Frekuensi maksimum mesin: | kontrol otomatis komputer, dengan perpindahan, gaya, waktu dan metode kontrol lainnya |
|---|---|---|---|
| Perangkat Lunak Kontrol: | Perangkat lunak khusus yang dikembangkan sendiri | Metode tampilan: | Kontrol dan monitor komputer |
| Akuisisi Data: | Kartu akuisisi berkecepatan tinggi | Frekuensi akuisisi paksa: | >200KHz |
| Bentuk gelombang paksa: | Gelombang sinus | Berhenti otomatis: | Berhenti otomatis saat gaya tidak mencapai pengaturan, berhenti otomatis saat benda uji rusak |
| Format pencetakan laporan: | Hasil tes hemat sendiri untuk membuat laporan | Perlengkapan uji opsional: | 1) 1 set of frame pedal fatigue fixture. 1) 1 set perlengkapan kelelahan pedal bingkai. |
| Berat badan: | 400kg | Sumber daya listrik: | AC220V,15A |
| Dimensi: | Kabinet kontrol: 600 * 600 * 1800mm (L * W * H) | ||
| Menyoroti: | Penguji Kelelahan Dinamis CE,Penguji Kelelahan Dinamis 200KHz,Mesin Penguji Kelelahan Dinamis CE |
||
Deskripsi Produk

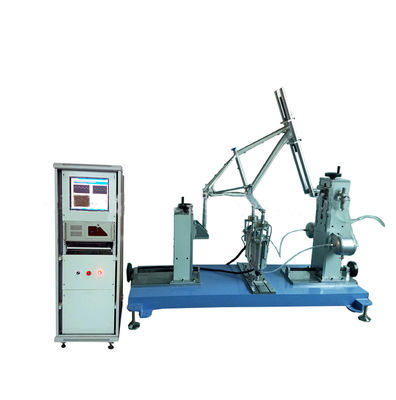

Rangka Sepeda Penguji Kelelahan Dinamis Kekuatan Pedal Lima Arah
Penerapan Rangka Sepeda Penguji Kelelahan Dinamis Kekuatan Pedal Lima Arah
Mesin rangka sepeda ini untuk melakukan uji lelah.Ini dapat menguji uji kelelahan pedal bingkai sepeda sepeda listrik EN 15194, ISO4210-6.4.3 semua gaya kerangka dari spesifikasi pengujian ini.
Prinsip pengujian
EN 15194 sepeda listrik, ISO4210, roadster EN14781, sepeda gunung EN14766, city car EN14764.dirancang oleh CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS standar pengujian sembilan negara.
Parameter teknik
| Frekuensi maksimum mesin | 5Hz |
| Kapasitas sensor | Sensor tipe cakram 5000N * 2 lembar |
| Memuat resolusi elemen | 1/10000 |
| Silinder listrik | Kontrol servo silinder listrik |
| Stroke perpindahan | 150mm(±75mm) |
| Jumlah tes | 0-999999 diatur secara sewenang-wenang |
| Metode kontrol | memaksa kontrol loop tertutup penuh |
| Frekuensi maksimum mesin | kontrol otomatis komputer, dengan perpindahan, gaya, waktu dan metode kontrol lainnya |
| Perangkat lunak kontrol | Perangkat lunak khusus yang dikembangkan sendiri |
| Metode tampilan | Kontrol dan monitor komputer |
| Akuisisi data | Kartu akuisisi berkecepatan tinggi |
| Frekuensi akuisisi paksa | >200KHz |
| Bentuk gelombang paksa | Gelombang sinus |
| Berhenti otomatis | Berhenti otomatis saat gaya tidak mencapai pengaturan, berhenti otomatis saat benda uji rusak |
| Format pencetakan laporan | Hasil tes hemat sendiri untuk membuat laporan |
| Perlengkapan uji opsional |
1) 1 set perlengkapan kelelahan pedal bingkai. 2) 1 set jig dinamis lentur garpu depan. 3) 1 set jig kelelahan stang 4) 1 set jig kelelahan pelana. |
| Berat | 400KG |
| Sumber Daya listrik | AC220V,15A |
| Dimensi | Bangku tes: 1700*1300*2400mm Kabinet kontrol: 600*600*1800mm (L*W*H) |
Deskripsi fungsi on-line komputer
1. Pengontrol konversi sinyal.
(1) Sensor beban
(2) Pengumpul konversi sinyal
2. Fungsi dasar Jalankan program uji tabung sadel untuk mendapatkan informasi berikut.
(1) Gaya waktu-nyata vs. kurva waktu
(2) Frekuensi real-time versus kurva waktu
(3) Nilai maksimum gaya tarik
(4) Nilai fraktur real-time
(5) Perbandingan grafik
(6) Standar deviasi
(7) Nilai rata-rata
(8) Kedua engkol pengganti memiliki panjang 175 mm (L) dan kedua engkol pengganti disetel bolak-balik ke sudut horizontal miring 45° (toleransi ±2°)
Posisi vertikal engkol pengganti adalah 75 mm (Rc) dari garis tengah rangka dengan jarak 50 mm ke mandrel dasar gandar belakang, dan pusat gandar belakang tegak lurus terhadap garis vertikal.
Diagram dan gambar peralatan
![]()
Catatan:Silakan merujuk ke ISO 4210-3:2014, 4.5 untuk frekuensi pengujian
Nilai gaya yang diterapkan pada sengkang
| Jenis sepeda | Sepeda kota | Sepeda anak-anak | Sepeda gunung | Balap |
| Nilai Paksaan F/N | 1000 | 1000 | 1200 | 1100 |
