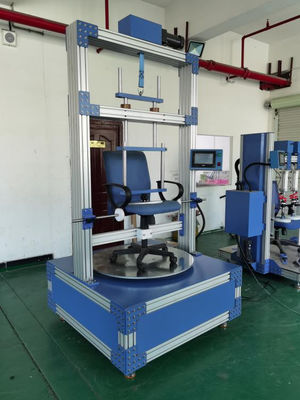

BIFMA X5.1-2002 Uji No 9 102kg (225lb) Kursi Mesin Uji Swirl

Mesin pengujian kursi berputar

Aplikasi

Uji ini berlaku untuk semua jenis kursi dengan kursi berputar.

Tujuan pengujian: Mesin ini dirancang untuk mengevaluasi kemampuan kursi untuk menahan tegangan dan keausan yang disebabkan oleh berputar berulang kali.

Spesifikasi
Menurut standar pengujian: BIFMA X5.1-2002, Tes No. 9
1Ketersediaan: Uji ini berlaku untuk semua jenis kursi dengan kursi berputar.

Tujuan pengujian: mesin ini dirancang untuk mengevaluasi kemampuan kursi untuk menahan tegangan dan keausan yang disebabkan oleh berputar berulang kali.

Mekanisme Mesin

Standar
DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Referensi Dokter: BIFMA X5.1-2017 Berputar Tes

Langkah Uji Kursi

• Kursi harus diikat pada platform. Baik kursi atau platform harus diikat dari putaran.
• Jika kursi dapat disetel, atur ke posisi maksimum kursi.
• Beban 122 kg (270 lb) harus ditempatkan pada kursi sehingga pusat gravitasi beban berada 51 sampai 64 mm (2 sampai 2,5 inci) di depan garis tengah sumbu rotasi seperti yang ditunjukkan pada Gambar 1.
• Perangkat bersepeda harus diatur untuk memutar yang lebih kecil dari: rentang rotasi yang tersedia atau 360 derajat ± 10 derajat. Jika rentang rotasi yang tersedia kurang dari 360 derajat,rotasi mesin uji harus diatur sehingga mekanisme berputar menyentuh tapi tidak mengesampingkan pemberhentianRotasi dapat baik bidirectional atau unidirectional.
• Untuk kursi yang berputar 360 derajat, satu siklus adalah satu putaran penuh. Untuk kursi yang berputar kurang dari 360 derajat, satu siklus berputar dari satu stop ke stop lainnya.
• Kursi atau platform harus berputar selama 60.000 siklus dengan kecepatan antara 5 dan 15 putaran per menit.
• Jika tinggi kursi dapat diatur, atur tinggi ke posisi terendahnya.
• Untuk semua kursi, lanjutkan tes selama 60.000 siklus tambahan hingga total 120.000 siklus.

Gambar pengujian:
