EN 15194 Penguji Kelelahan Kekuatan Rangka Sepeda Vertikal Horizontal
Rincian produk
| Struktur mesin: | struktur semua baja, jarak yang dapat disesuaikan: sekitar 300mm, pelat sambungan dipasang dengan ku | Silinder servo: | 2 grup (aktuasi horizontal * 1 grup; aktuasi vertikal * 1 grup) Aksi horizontal silinder servo: untu |
|---|---|---|---|
| Kapasitas sensor: | Sensor tipe cakram 5000N | Stroke horisontal: | ± 75mm |
| Pukulan vertikal: | ± 50mm | Frekuensi pengujian: | 0-5Hz |
| sensor perpindahan: | akurasi ±1%, ±0,5% akurasi koreksi (statis) Akurasi kontrol dinamis sensor ±5% | Format pencetakan laporan: | Hasil tes hemat sendiri untuk membuat laporan |
| Paksa loop tertutup nilai: | penyesuaian nilai gaya sepenuhnya otomatis 1 set | Aksesoris: | Set perangkat keras komputer, hanya tes tunggal. |
| Sumber daya listrik: | 220V/50Hz | Fitting: | Menyediakan set perlengkapan uji: bingkai vertikal, uji horizontal |
| Menyoroti: | Penguji Kelelahan Gaya Vertikal,Penguji Kelelahan Gaya Horizontal,EN 15194 Penguji Kelelahan |
||
Deskripsi Produk

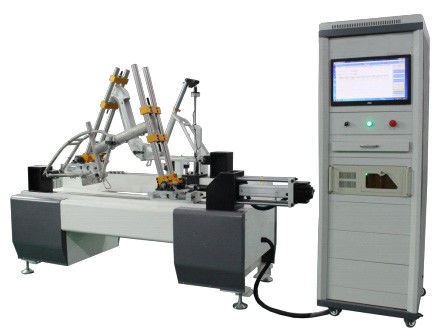

EN 15194 Rangka Sepeda Vertikal Horizontal Force Fatigue Tester
Penerapan EN 15194 Frame Sepeda Vertical Horizontal Force Fatigue Tester
Mesin rangka sepeda ini untuk melakukan uji lelah.Dapat menguji kelelahan horizontal kepala tabung bingkai sepeda, uji kelelahan vertikal bingkai EN 15194 sepeda listrik, (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 spesifikasi pengujian ini untuk semua gaya bingkai.
Ketiga, parameter teknis utama peralatan.
Prinsip pengujian
Menurut standar sepeda listrik EN 15194, ISO4210, roadster EN14781, sepeda gunung EN14766, city car EN14764.CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS standar uji sembilan negara dirancang.
Parameter teknik
| Struktur mesin | struktur semua baja, jarak yang dapat disesuaikan: sekitar 300mm, pelat sambungan dipasang dengan kunci sekrup manual. |
| Silinder servo |
2 grup (aktuasi horizontal * 1 grup; aktuasi vertikal * 1 grup) Aksi horizontal silinder servo: untuk melakukan aksi tarik-menekan dua arah. |
| Kapasitas sensor | Sensor tipe cakram 5000N |
| Stroke horisontal | ± 75mm |
| Pukulan vertikal | ± 50mm |
| Frekuensi pengujian | 0-5Hz |
| Sensor perpindahan | akurasi ±1%, ±0,5% akurasi koreksi (statis) Akurasi kontrol dinamis sensor ±5% |
| Format pencetakan laporan | Hasil tes hemat sendiri untuk membuat laporan |
| Paksa loop tertutup nilai | penyesuaian nilai gaya sepenuhnya otomatis 1 set |
| Aksesori | Set perangkat keras komputer, hanya tes tunggal. |
| Sumber Daya listrik | 220V/50Hz |
| Fitting | Menyediakan set perlengkapan uji: bingkai vertikal, uji horizontal |
Diagram dan gambar peralatan
![]()
Catatan:
Masukkan batang baja yang setara dengan riser sadel ke dalam tabung sadel hingga kedalaman 75 mm.jepit dengan klem konvensional sesuai dengan instruksi pabriknya.Jepit dengan klem konvensional sesuai dengan instruksi pabriknya.
Bagian atas palang dilengkapi dengan ekstensi horizontal ke belakang, yang memiliki titik pemasangan H pada palang dan ketinggian pemasangan h3.Titik pemasangan H sesuai dengan
Titik pemasangan H sesuai dengan bagian tengah klem sadel saat sadel rangka ini disetel ke posisi tertinggi.
Sebuah gaya dinamis vertikal ke bawah periodik dengan nilai F4 diterapkan pada titik 70 mm di belakang persimpangan E dari perkiraan perpanjangan dengan sumbu batang baja padat.
50.000 siklus uji, frekuensi uji maksimum uji Kelelahan 0-5Hz.
