ISO 3008-2007 Peralatan pengujian mudah terbakar Tungku pengujian pembakaran vertikal

ISO 3008-2007 Peralatan pengujian mudah terbakar Tungku pengujian pembakaran vertikal

Aplikasi

Cocok untuk uji kebakaran pintu dan serangkaian blind roller yang dipasang di bukaan anggota partisi vertikal; seperti pintu berhalangan, pintu pivot, pintu geser horizontal, pintu geser vertikal,(termasuk pintu geser yang terhubung dan pintu bagian), pengujian ketahanan api jendela gulung, pintu geser lainnya, pintu lipat, pintu lapis, panel yang dapat bergerak di dinding.

Kepatuhan terhadap standar

sesuai dengan ISO 3008-2007 "Pembuktian Kebakaran Pintu dan Rakit Rolling" "Metode Pengujian Kebakaran untuk Komponen Bangunan Bagian I: Persyaratan Pengujian Umum";sesuai dengan NFPA "Method Fire Door Fire Test"

Parameter teknis

1Komposisi instrumen: tungku uji kebakaran, sistem pengukuran aliran gas, sistem pengukuran suhu dan sistem pengukuran dan kontrol tekanan.

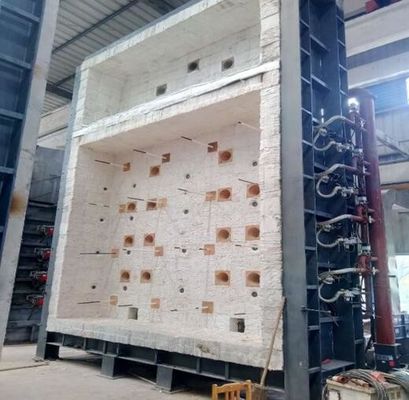

2. Oven uji api: untuk oven uji vertikal, ukuran 3M (panjang) x1.2M (dalam) x3M (tinggi) (dapat disesuaikan)

3Struktur tungku; rangka struktur baja digunakan untuk membentuk dinding tungku dengan bata tahan api di tengah rangka struktur baja.Sisi dalam dinding tungku terbuat dari bahan isolasi panas tahan suhu tinggi dengan kepadatan lebih dari 1000kg/M3Sisi luar dibungkus dengan baja warna, ketebalan bahan lapisan tungku adalah 65mm, dan suhu uji suhu di tungku adalah hingga 1250°C.dipasang dan lapisan dan diuji di pabrik kamiBagian-bagian dikemas dan diangkut ke trailer.

4Penggunaan bahan bakar: gas alam (milik pengguna)

Sistem pengukuran suhu

1. Termokopel dalam tungku: Tungku mengadopsi termokopel nikel-kromium-nikel silikon tipe K dengan diameter kawat 2,0MM sesuai GB / T 16839.1, yang tahan panas stainless steel casing dengan bahan tahan panas di tengah, dan ujung panas. panjang lengan menonjol tidak kurang dari 25MM, total 5,Keakuratan suhu adalah < ± 15 °C.

2. Pengukuran suhu permukaan backfire: termokopel 0,5 mm dengan diameter 0,2 mm dan diameter 12 mm pada pelat tembaga bulat,sesuai dengan termokopel nikel-kromium-nikel silikon besar yang ditentukan dalam GB/T16839..1Ini harus mencakup lapisan asbes dengan panjang dan lebar 30MM dan ketebalan 2,0MM.

3. Pengukuran suhu rata-rata: 8 termokopel, cocok untuk GB/T7633-2008 dan GB/T17428-2009

4. Pengukuran suhu maksimum: 20 termokopel dapat mengukur pintu ganda dengan lempeng dengan lebar maksimum 1200mm.

5. termokopel mobile: diukur dengan termometer inframerah

6Termokopel internal: 4 termokopel, cocok untuk mengukur suhu internal saluran ventilasi.

7. Pengukuran suhu lingkungan: Termokopel berlapis dengan diameter 3,0 mm digunakan, yang sesuai dengan termokopel tipe K nikel-kromium-nikel silikon besar yang ditentukan dalam GB/T16839.1.

8Pengukuran tekanan dalam tungku: Sonde pengukuran berbentuk T, akurasi pengukuran ± 2pa.

9Sistem pemuatan: menggunakan sensor tekanan untuk mengukur

10Instrumen pengukuran deformasi: menggunakan perangkat pengukuran deformasi elektronik

11. slot probe: dibuat sesuai dengan standar GB/T9978.1

12. Nozzle pembakaran: 8 burner kecepatan tinggi tertanam di dinding tungku di kedua sisi, 4 di setiap sisi.

13Asap knalpot: Tiga lubang knalpot dipasang di dinding tungku di sisi belakang dinding tungku untuk terhubung ke flue di belakang, dan gas flue di tubuh tungku dilepaskan.Tekanan kontrol.

14. Melihat lubang api: Ada dua lubang api di dinding samping belakang tubuh tungku untuk mengamati permukaan api dan nyala bahan uji selama uji.

15. Perangkat pemuatan: Ini mengadopsi gerobak, yang tinggi 3,5M dan lebar 3,0M, dan terdiri dari badan mobil dan platform test piece.yang dapat dipindahkan di rel. Platform uji: rangka baja persegi 3,0m*3,0m. Selama uji, platform bagian uji dengan bagian uji diangkat ke bodi kendaraan dengan pengangkat listrik,kemudian gerobak didorong ke posisi uji dan diperbaiki, dan kemudian tes dimulai.

16. Bagian kontrol listrik: perangkat lunak konfigurasi MCGS dan program PLC menggunakan komputer industri terintegrasi tertanam. Termasuk: antarmuka kontrol utama, antarmuka kurva suhu tungku,antarmuka suhu bagian uji, antarmuka catatan riwayat dan antarmuka penentuan parameter.

17Luas lantai tungku uji: sekitar 20 meter persegi
