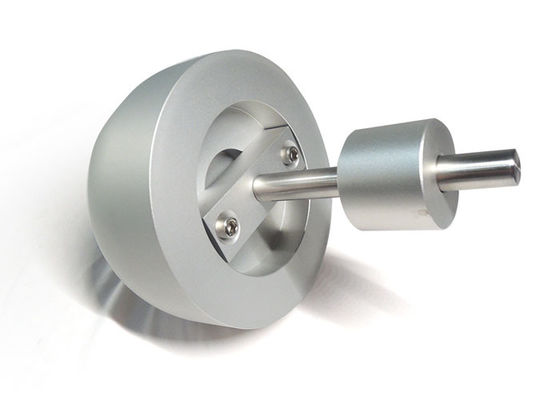

ISO 8124-4 Alu alloy Impact Head dari Swing Elements tanpa Accelerometer

ISO 8124-4 Kepala dampak dari elemen ayunan (tanpa akselerometer)

Informasi produk

Massa uji, yang terdiri dari bola aluminium atau semisfera dengan radius 80 mm ± 3 mm, dan massa total
(termasuk akselerometer) dari 4,6 kg ± 0,05 kg. Bagian benturan antara permukaan yang terkena dan
akselerometer harus homogen dan bebas dari kekosongan. Kabel yang terhubung ke akselerometer harus
ditempatkan sedemikian rupa sehingga efek pada massa massa uji diminimalkan

Standar pengujian
ISO8124-4 6.4.1

Proses

Mengumpulkan dan memasang elemen ayunan yang akan diuji sesuai dengan instruksi pabrikan.
Gantung ayunan dengan sarana suspensi yang telah disediakan dengan ayunan dan pada maksimum
Jika tali atau kabel adalah sarana gantung, mereka mungkin perlu diperpanjang dalam
Untuk memungkinkan perjalanan yang lancar ketika ayunan dilepaskan selama tes.
5 kg ke ujung masing-masing tali atau kabel dan biarkan selama 6 jam atau sampai tali atau kabel telah lurus.
Sesuaikan semua bagian dari pengaturan sehingga rantai gantung untuk massa uji sejajar dengan rata-rata
suspensi untuk elemen ayunan.
Suspensi dan atur massa uji agar titik kontak elemen ayunan dan pusat uji
massa berada di bidang horisontal yang sama dengan pusat gravitasi massa uji.
massa tidak bengkok dan massa uji tergantung dalam garis vertikal.
Menempatkan tanda indeks ke sisi elemen ayunan yang didukung oleh rantai, tali, kabel atau lainnya
elemen suspensi yang tidak kaku.
langsung di bawah titik pivot dalam posisi istirahat gantung bebas.
Elemen ayunan yang didukung oleh rantai, tali, kabel atau elemen suspensi non-ketat lainnya harus
diangkat sepanjang busur perjalanan mereka sampai proyeksi sisi pandang dari garis lurus melalui titik pivot dan indeks
tanda membentuk sudut 60° ± 1° dengan vertikal.
beberapa kelengkungan akan diproduksi dalam elemen penundaan.
Tentukan kurva yang memberikan lintasan yang stabil.
