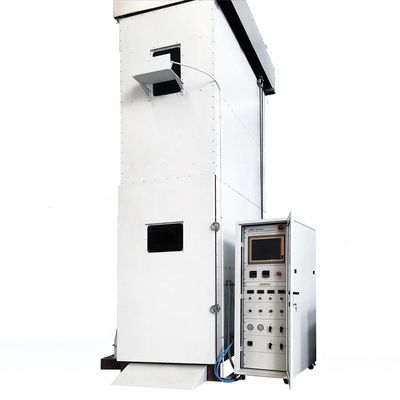

Perangkat Uji Pelepasan Panas Kawat dan Kabel
| MOQ: | 1 Unit |
| harga: | negotiated |
| standard packaging: | Kasus kayu lapis |
| Delivery period: | 25 hari kerja |
| payment method: | T/T, L/C, Western Union, MoneyGram |
| Supply Capacity: | 1 buah/bulan |
alat uji mudah terbakar
,Laboratorium pengujian mudah terbakar
DIN EN 50399:2017 Perangkat pengujian pelepasan panas kawat dan kabel dengan probe kecepatan dua arah baja tahan karat
Pengenalan produk
EN 50399 menentukan peralatan dan metode pengujian untuk penilaian penyebaran nyala api vertikal, pelepasan panas dan produksi asap dari kabel atau kabel yang dipasang secara vertikal,listrik atau optik, dalam kondisi yang ditentukan.EN 50399 merinci perangkat dan pengaturan dan kalibrasi instrumen yang akan dipasang untuk mengukur pelepasan panas dan produksi asap selama uji kebakaranProsedur pengujian yang akan digunakan untuk pengujian persetujuan tipe untuk klasifikasi kabel dalam Euroclasses B1ca, B2ca, Cca dan Dca diberikan.
Parameter teknis
1.Kamar uji memiliki dimensi 1.000±100 ((W) x 2.000±100 ((D) x 4.000±100 ((H) mm.Permukaan bawah ruang uji lebih tinggi dari tanah sementara sisi belakang dilengkapi dengan bahan isolasi untuk mengisolasinya dari panas.
2Pada bagian bawah ruang uji, terdapat lubang berukuran 800±20 ((W) x 400±10 ((D) pada posisi 150±10 mm dari sisi depan ruang untuk memasok udara.
3.Ada lubang knalpot berukuran 300±30(W) x1,000±100(D) di sudut belakang bagian atas ruang uji untuk memungkinkan emisi asap selama uji.
4Sebuah perangkap api dipasang di sisi depan pembakar penguji penyebaran api vertikal untuk mencegah serangan balik oleh propana untuk memastikan keamanan maksimal.
5Berbeda dengan peralatan konvensional IEC60332-3, penguji penyebaran api vertikal mencatat semua kondisi kontrol dan pengujian dengan komputer untuk menambah keramahan pengguna.
6.Jika menghentikan tes pembakaran berlebihan karena alat semprotan air yang dipasang untuk memadamkan.
7Program pada persyaratan pada standar dan 70.000 Btu / jam dapat diprogram.
8Ukuran tangga baja tahan karat lebar: 500 ((W) ×3, 500 ((H) mm.
9.Ukuran tangga baja tahan karat standar: 800 ((W) ×3, 500 ((H).
10Dua set pembakar propana standar dan campuran venturi.
11Mengikuti kategori standar dapat memprogram untuk memilih tes.
12Sistem knalpot terdiri dari penampung asap, saluran knalpot, sistem masuk udara, kipas sentrifugal dan konverter frekuensi.
13Bagian saluran berisi semua probe pengambilan sampel gas, suhu dan aliran massa dan memiliki port untuk sistem pengukuran asap.
14.Paramagnetic oxygen analyzer, menggunakan metode perubahan paramagnetic untuk mengukur konsentrasi oksigen dalam gas.
15. Carbon Dioxide Analyzer (infrared) untuk digunakan dalam pengukuran pelepasan panas. rentang konsentrasi 0-10%.
16Filter asap, perangkap dingin, kolom pengeringan, pompa dan pengatur limbah untuk mengkondisikan gas sampel sebelum analisis.
17Sistem dan perangkat lunak pengumpulan data.
Fitur dan Aplikasi
1. Unit kabinet standar 19, termasuk paramagnetic O2, non-dispersive infrared CO2 gas analyzer;
2. Taiwan Advantech data acquisition board 1 set, dapat mengumpulkan suhu, perbedaan tekanan gas dan data gas analyzer, dll;
3. stainless steel dua arah kecepatan probe, dengan satu set perangkat deteksi tekanan angin seperti sensor tekanan diferensial mikro;
4. Amerika Serikat OMEGA K-tipe termokopel 3, mendeteksi suhu gas buang 1 set;
5. Dilengkapi dengan satu set perangkat pengumpulan gas probe, yang terhubung oleh pipa PTFE, dapat mengumpulkan gas korosif;
6. Pengendali dingin dehumidifying, aliran gas yang stabil dan regulator tegangan, 1 set perangkat pompa pengumpulan gas American CAST, dilengkapi dengan pipa baja tahan karat dan sambungan selang PTFE;
7.Sistem pengukuran kepadatan asap lampu pijar yang terdiri dari sumber cahaya pijar dan perangkat penerima fotodioda silikon;
8Dilengkapi dengan 5 filter netral, rentang kepadatan optik 0,1-2;
9. 4 perangkat pengatur aliran massa impor, dilengkapi dengan katup pengurang tekanan, katup solenoid, dll;
10. Perangkat lunak uji standar, termasuk prosedur kalibrasi dan dapat digunakan untuk uji pembakaran monomer;
11. Dilengkapi dengan 1 set perangkat komputer dan printer;
12. peralatan uji seperti pipa knalpot dan kipas sentrifugal;
13. Dua pengatur aliran massa propana;
14. Dua pengontrol aliran massa udara;
15Kalibrasi api 22,5KW dan 30KW dapat dilakukan oleh pengontrol aliran massa yang bertindak pada satu burner;
16. Bundel kabel dan kabel alat uji pembakaran.
Aplikasi:Sistem uji adalah uji api berskala menengah yang mensimulasikan kabel bundel atau kabel serat optik.Kabel uji dipasang pada tangga baja standar vertikal dan dihidupkan oleh sumber kontak yang ditentukan untuk mengevaluasi perilaku pembakaran dan kinerja pembakaran kabel. data kinerja pembakaran untuk tahap awal kebakaran kabel,
Uji kecepatan pelepasan panas mencerminkan bahaya api menyebar di sepanjang kabel dan potensi dampak sumber api pada area yang berdekatan.Uji kepadatan asap menunjukkan visibilitas area kebakaran dan bahaya asap untuk keselamatan pribadi.
Rincian produk dariPerangkat pengujian pelepasan panas kawat dan kabel
Peralatan uji EN 50399 terdiri dari peralatan IEC 60332-3, pengukuran pelepasan panas, pengukuran kepadatan asap dan sistem masuk udara yang dimodifikasi.Hal ini dicapai dengan memasang bagian kecil instrumen saluran ke dalam sistem knalpot rig dan menggunakan ini dengan alat analisis gas terkait dan perangkat lunakBagian saluran berisi semua probe pengambilan sampel gas, suhu dan aliran massa, dan memiliki port untuk sistem pengukuran asap.
Uji dapat memperoleh karakteristik berikut dari kabel atau kabel dalam kondisi pembakaran tertentu:
Penyebaran Api Penyebaran Api FS
Tingkat pelepasan panas Tingkat pelepasan panas HRR
Total pelepasan panas Total pelepasan panas THR
Tingkat produksi asap Tingkat produksi asap SPR
Total produksi asap Total produksi asap TSP
Indeks Tingkat Pertumbuhan Kebakaran Tingkat Pertumbuhan Kebakaran FIGRA
Standar
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
Dimensi:1120 mm (W) x 2200 mm (D) x 5600 mm (H)
Berat: 1200kg
Persyaratan pemasangan
Listrik: 110V AC 60Hz / 230V AC 50Hz, 5A
Suhu lingkungan: 10°C sampai 35°C
Gas: udara dan propana
